機型描述：

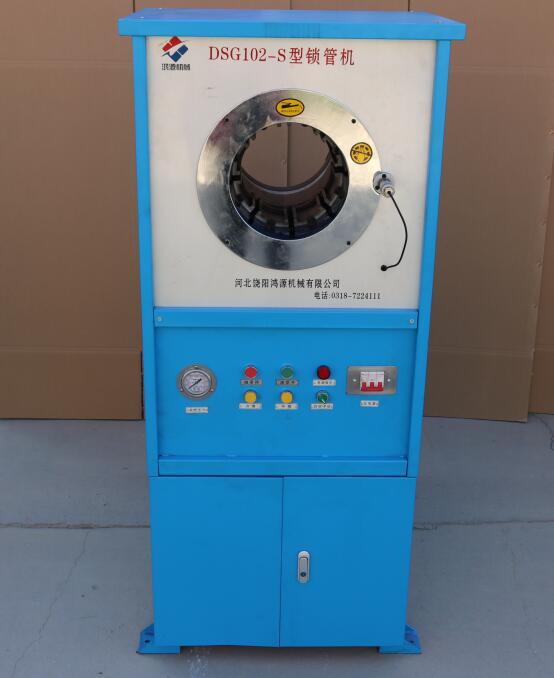

我公司生產的DSG-102/S型鎖管機適用于工農業和工程機械液壓傳動用高壓膠管、纖維管、塑料管總成
的扣壓加工。具有體積小、重量輕、功能多、開模快、易操作、好維修等優點。
主要技術特征
扣壓膠管內徑： φ6～φ102 mm
標尺精度：0.02 mm
電機功率：5.5KW
扣壓力： 1070 T
轉 速: 1440r/min
油泵排量：36L/min
油箱容量：200 L
外形尺寸：1050×700×1550（mm）
重 量：1500 Kg
工作原理
油泵在電機驅動下，輸出液壓油,推動扣壓油缸內的活塞向前運動，使活塞、前蓋上的兩個內錐套推動具
有對稱錐面的模座徑向產生收縮，實現模具對膠管總成的扣壓。當收縮量達到標尺調定值時，扣壓自動
停止，電磁換向閥換向后，液壓油進入四個開模油缸，推動扣壓活塞反向運動，模座在彈簧作用下帶動
模具復原，以便于取出扣壓好的膠管總成。
安裝調試
1.搬運：機器宜采用吊裝搬運，并以機器底部受力，機身不允許傾斜。嚴禁搬抬標尺部位。
2.安裝：機器需水平固定于穩固的地基上，并作接地處理。
3. 注油：打開機殼，油箱中加入約160升46號清潔的抗磨液壓油。
4.接電：將電源線接在機器規定的電源上，點動電機觀察旋向，電機旋向應與電機上箭頭標識所指方向
一致。
5.檢查標尺：標尺位于油缸前端蓋上（見上圖），用于調節扣壓管套收縮量的大小。順時針調整，收縮
量減小；逆時針調整，收縮量增大。
6.壓力調整：機器系統更大壓力為31Mpa，靠溢流閥調整。順時針調整壓力增大，逆時針調整壓力減
小。（出廠時已調好，請不要隨意調整）
7.開模速度調整：開模速度的快慢，由分流閥控制，順時針調整，開模速度加快，逆時針調整，開模速
度減慢，但開模速度過快會使噪音增大。（出廠時已調好，請不要隨意自行調整）
